光终端盒



FPB-202




户外光终端盒
  • 用于独立住宅的室外的墙上,连接入户光缆或室内光缆;
  • 用于放置FAST-SC或FA接头;
  • 更改配置非常简单;
  • 最好选用藤仓SR15入户光缆或室内光缆。
项目 FPB-202
连接点容量 2
引入光缆 单芯入户光缆x2
引出光缆 单芯入户光缆/室内光缆x2
适配器数量 FAx2或SCx1
保护级别 IPx3(JIS C0920)
尺寸(mm) 宽115x长200x高30
重量(kg) 约0.2

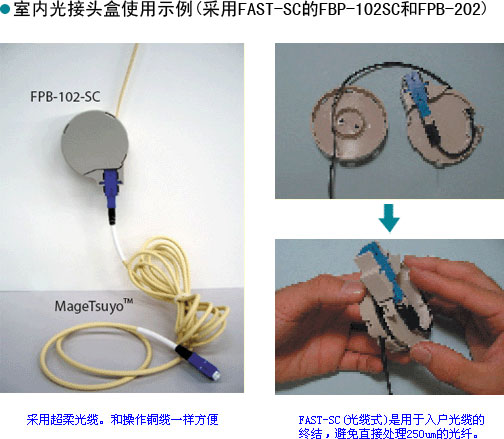

FPB-102


室内光接头盒
  • 用于独立住宅,安装在室内的墙上,可内置FAST-SC或FA接头;
  • 无内置光缆,方便操作,且多余的光缆可以很方便盘起来;
  • 最好选用藤仓SR15入户光缆或室内光缆。
项目 FPB-102-SC FPB-102-FA
连接点容量 1
引入光缆 单芯入户光缆x1
适配器数量 SCx1(可选) FAx1
尺寸(mm) 宽68x长87.2x高24.5 Φ68xD24.5
重量(kg) 约0.1



FPB-101


室内光接头盒
  • 用于独立住宅,安装在室内的墙上,可内置FAST-SC或FA接头;
  • 无内置光缆,方便操作,且多余的光缆可以很方便盘起来;
  • 最好选用藤仓SR15入户光缆或室内光缆。
项目 FPB-102-SC FPB-102-FA
连接点容量 1
引入光缆 单芯入户光缆x1
适配器数量 SCx1(可选) FAx1
尺寸(mm) 宽68x长87.2x高24.5 Φ68xD24.5
重量(kg) 约0.1



FPB-201

(户外光终端盒)用于连接入户光缆或室内光缆挂在室外的墙上

项目 规格
连接点容量 2
引入光缆 单芯/2芯室内光缆x1
或 单芯/2芯入户光缆x1
引出光缆
连接头数量 SCx2(可选)
保护级别 IPX3 (JIS C 0920)
尺寸(mm) W120 x H115 x D16
重量(kg) 约0.1




FSPH Series

防水结构适用于户外安装,适用于入户光缆

项目 FSPH-S12 FSPH-SA4-SC
光缆容量 光纤x2,入户光缆x2,光条线x8
光缆直径 <Φ15mm
光缆内部加强芯直径 Φ0.7mm~Φ3mm
光纤容量 单芯x12 单芯x4
适配器数量 - SC适配器x4
颜色 银灰色
保护级别 IPx3(JIS C0920))
尺寸(mm) 宽130x长195x高35
大小(kg) 约0.3
备注:如果使用机械连接子,光纤的数量会减少一半。




FTB-601系列



多层住户

  • 最多可接24芯入户光缆;
  • 引入光缆可以是圆形光缆或入户光缆;
  • 光缆可以从不同的方向引入或引出(顶部、底部、左边和右边)盒子可以很方便放置在狭小的空间;
  • 盒子为将来放置光分路器预留了空间;
  • 光纤可以直接接入,也可以连接中跨分支;
  • 可选带有SC接头的连接器。
型号 FTB-601-12C FTB-601-24C
连接点容量 熔接点或冷接点最大24
法兰盘数量 1
可容纳光分路器数量 1
引入光缆 类型 圆形光缆、各种入户光缆、跳线
数量 1根(圆形)或3根(入户光缆) 3根(圆形)或6根(入户光缆)
直径 <Φ16mm或3x4mm
引入光缆 类型 各种入户光缆、各种跳线
数量 最大12 最大24
备注 不同入户光缆固定部分的数量不同
尺寸(mm) 宽160x长180x高38
重量(kg)




FTB-110, FTB-401, FTB-501




壁挂式
  • 用于从光缆到光纤的分支的光端盒;
  • 终端可以使用适配器;
  • 该系列产品包括:FTB-110系列(适用于4根光纤以内);
  • FTB-401系列(适用于24根光纤以内[24芯/12xSC]);
  • FTB-501系列(适用于48根光纤以内[48芯/12xSC])。
型号 FTB-110-CO FTB-401-CO FTB-501-CO
光纤数量 1 2 4
光缆外径 <Φ13mm <Φ20mm
光缆数量 单芯光纤:4 单芯光纤:24 单芯光纤:48
颜色 象牙色
尺寸(mm) W100xH170xD40 W315xH182xD65 W331xH318xD138
重量 约0.4 约1.3 约3.5



FTB-302系列


壁挂式
  • 专为室内设计,可以挂在墙上使用;
  • 输入光缆可以为单芯或2芯/4芯带状光缆;
  • 特有的底部-顶部可换配置,可依需要选择从顶部或底部安装输入及输出端;
  • 光纤分支端处配有夹具,可有效的保护单芯光纤或2芯/4芯FO光纤;
  • 终端盒盖可锁,这样必须持有钥匙,才能进行组装或拆装。
型号 FTB-302-12CS-CO FTB-302-24CS-CO
光纤数量 输入最多4根/输出最多12根
光缆外径 输入Φ8mm-Φ15mm/输出<Φ10mm
光缆数量 12根(单芯或2/4芯带状光纤) 24根(单芯或2/4芯带状光纤)
可分支数 6 12
颜色 象牙色
尺寸(mm) W318xH487xD90
重量 约4.0



FTB系列


壁挂式
  • 通用型,可用于连接各种光缆、光纤和适配器;
  • 适用于光缆重新布线的情况下。
型号 FTB-24CS<-24FC> FTB-48CS<-48FC>
光纤数量 5根(最多10根)
光缆外径 输入8mm-15mm,输出<10mm
光缆数量 单芯:24根/4芯带状光纤24根 单芯:48根/4芯带状光纤48根
储存盘数量 6 10
适配器数量 24xSC<24xFC> 48xSC<48xFC>
颜色 象牙色
尺寸(mm) W500xH600xD160 W500xH800xD160
重量 约25 约35
注:单芯光纤10根/盘,4芯带状光纤20根/盘,有关其它光纤型号及规格,请向厂家咨询。
