超柔光跳线





特 性


  • 通过在弹性方面的特殊设计,保证安装过程中光纤不易折断。
  • 在将光缆弯曲的时候,只需要在弯曲的位置将光缆放开,光缆就会自动回到原来的位置,不会导致变形或是在光缆护套上留下任何印记。
  • 无论是从哪个方向弯曲,光缆都很柔韧,使光纤可以很小的弯曲半径进行安装或缠绕。

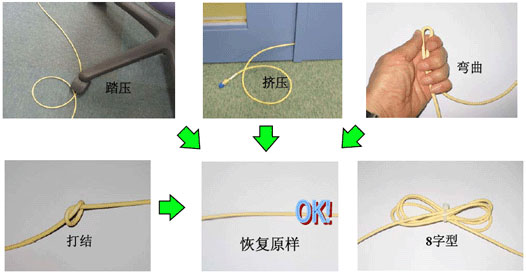

  • 踏压,挤压,弯曲,打结不会影响光缆的传输损耗。
  • 光滑的光缆护套,耐磨耐用。
  • 提供圆形跳线和带开槽的跳线(开槽使光纤可以很容易的从光缆中取出)可选。
  • 弯曲特性是因为采用了SR15 和SR7.5 光纤,可以达到15mm(SR15)和7.5mm(SR7.5)的弯曲半径。

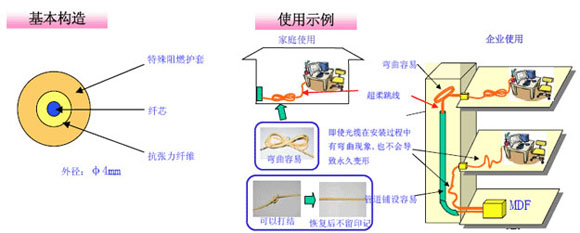

超柔光缆规格

项目 单位 超柔光缆
光纤 FutureGuide -SR15
纤芯外径 μm 8.6±0.4
损耗(1.31μm) dB/km 0.4
损耗(1.55μm) dB/km 0.3
截止波长 μm 1.26 以下
弯曲损耗 dB 0.5dB 以下(30mmφ×10 次)
捻曲度 % 1.5
最小弯曲半径 mm 15
阻燃特性 JIS C3005
张力特性 68.5N
侧压特性 1200N/25mm的侧压外观无裂纹、没有印记
冲击特性 0.3kg、高1m、打击半径10mm 外观无裂纹、没有印记
适用适配器 SC 适配器
标称外径 mm 4



FTTH 用光纤


FutureGuide® - SM 最普通的单模光纤。适用于10Gbps (10GBase-SR)以太网光网络和千兆(10GBase-LR,ER)以太网光网络(执行ITU-TG652.B标准)。
FutureGuide® - SR15 单模光纤,弯曲半径为15mm,仅为普通光纤的一半,符合ITU-TG.652.标准。
FutureGuide® - SR15E FutureGuide ®- SR15加强版。具有LWP低水峰光纤(Low-water-Peak)的特性,符合ITU-TG.652.D标准。
FutureGuide® - SR7.5 单模光纤,弯曲半径为7.5mm, 仅为普通光纤的1/4。

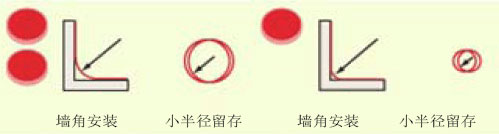

小弯曲半径光纤


  小弯曲半径光纤由于弯曲半径很小,其允许的弯曲半径(15mm)只有通常光纤的一半甚至更小。这对于室内光纤布线能节省很多空间,无论是在模块内还是终端盒内,或是其它很狭小的地方,布线都变得很容易操作,且存储空间也相应变小。
